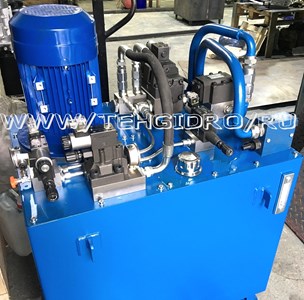

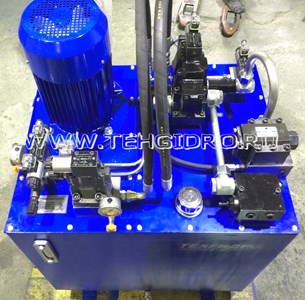

Гидроагрегат У2706
Маслостанции У27.06.082, У2706.083, У27.06.063, У2706.062, У2706.103, У2706.104 с давлением до 32МПа применяется в гидросистемах прессового и кузнечного оборудования работающего в полуавтоматическом и автоматическом режимах. Рабочая жидкость маслостанции У2706.082 - минеральное масло чистотой не грубее 12 согласно ГОСТ 17216-71. Рекомендуемое масло с вязкостью (от 40 до 20) 10-6 дм2/с. - ВНИИНП403 по ГОСТ 16728 (И30А по ТУ38 101-418-78).
Использование гидроагрегатов У2706 в различных гидрофицированных установках определяется их выходными параметрами и гидравлической схемой, соответствующей циклу работы пресса.
технические характеристики
Номинальное давление Мпа (кгс/см2):
|
|
- рабочего хода (поршневого насоса)
|
32 (320)
|
- возвратного хода (пластинчатого насоса)
|
6.3 (63)
|
Номинальная подача, дм3/с (л/мин)
|
|
- при рабочем ходе с ном. давлением 6,3 МПа
|
0.125 (8)
|
- при возвратном ходе (давление 2,5 мпа)
|
2.2 (130)
|
Вместимость бака, литров
|
160
|
Масса, кг. не более
|
440
|
Габаритные размеры гидростанции, мм:
|
|
- длина
|
1245
|
- ширина
|
490
|
- высота
|
1155
|
Мощность электродвигателя, кВт
|
7.5
|
Ток сети
|
Переменный
|
Частота, Гц
|
50
|

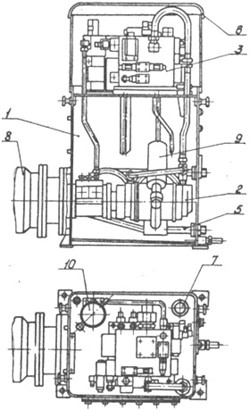

Общий вид и составные части маслостанции У2706:
![гидростанция пакера ур-ПГ1](/filestore/resizedimages/0746801c-ef6d-4880-930f-1d407cada7ab.jpg) |
- Бак с трубопроводом У2706.082-11-001
- Насос У2706.082-22-001 (состоит из плунжерного насоса У2706.082-22-050 и пластинчатого насоса 50БГ 12-24М)
- Гидроблок У2706.082-41-001
- Клапан поддерживающий Г4617-53Б-001
- Маслоохладитель У2706.082-11-018
- Кожух У2706.082-11-014
- Фильтр заливной СТПРГ96-31
- Электродвигатель 4АМ132S4
- Фильтр приемный 40-160-2 (сетчатый фильтр ОСТ2 С41-2-80Е)
10. Фильтр 1ФГ320-25К
|

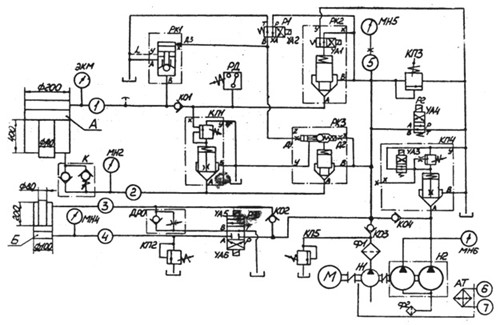

Примерная гидравлическая схема У-2706
![маслостанция пакера гидравлического](/filestore/resizedimages/757b373c-c913-437a-a7d6-73a3b1678f09.jpg)
Изготовим полный функциональный аналог гидроагрегата У27.06 по вашему техническому заданию.
