Гидрораспределитель ВЕХ16

Золотниковые гидрораспределители ВЕХ с условным проходом 16 мм используются в машиностроительном гидроприводе для регулировки потока рабочей жидкости.
Распределители BEX-16 имеют электрогидравлическое управление и конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy 6 мм.
Схема распределения жидкости электромагнитного пилота может не совпадать со схемой распределителя ВЕХ16.

Пример условного обозначения распределителя с электрогидравлическим управлением, условным проходом 16 мм, со схемой распределения 34, с напряжением 110 вольт: ВЕХ 16.34 В110.

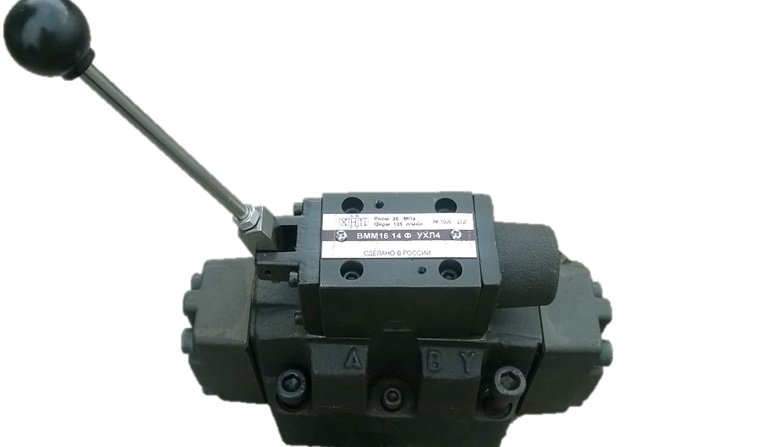

Распределители с условным проходом 16 мм и ручным управлением со схемой распределения 14 обозначаются ВММ16.14.

Структура условного обозначения

ВЕХ, ВММ, ВХ

16

14, 44, 34,
64, 574, 573

О

ЕТ


Тип распределителя


Диаметр условного
прохода, мм


Обозначение
схемы

Без кода: пружинный возврат в центр
О: без пружинного возврата
ОФ: без пружинного возвтра с фиксацией

Внутреннее
питание и
дренаж



Технические характеристики



Рабочее давление,
МПа

 Каналы А, В, Р



31,5


 Канал Т

 Внешний дренаж

25

 Внутренний дренаж

16

 Канал Y

 Внешнее питание

16

Расход жидкости, л/мин



300



Масса

 С 1 катушкой, кг

1,5

 С 2 катушками, кг

2,2

 с главным золотником, кг

7,3

 Рабочая жидкость



Минеральное масло типа ВМГЗ

 Диапазон температур, °С



-20...+70

 Диапазон вязкости, сСт



2,8...380

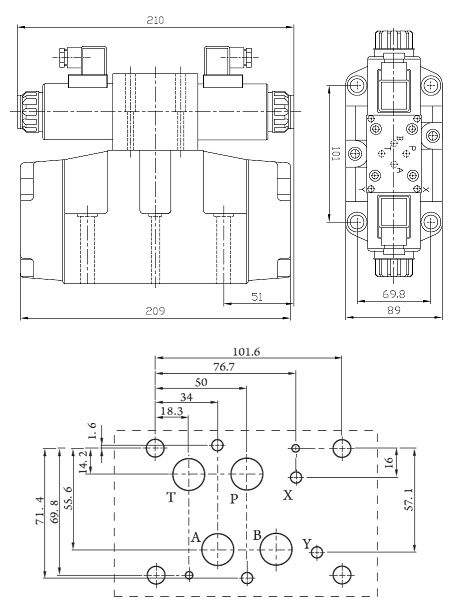

Габаритные размеры и схемы распределения потоков


Примеры основных схем распределения:


 ВЕХ16.574


 ВЕХ16.574А


 ВЕХ16.44


 ВЕХ16.64


 ВЕХ16.34
