Пластинчатые регулируемые насосы НПлР 80/6,3 и 80/16
Насосы НПлР 80/6,3 и НПлР 80/16 используются в общемашиностроительных гидросистемах для изменения подачи рабочей среды от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана. Гидронасосы НПлР 80 выпускаются в исполнениях по давлению 6,3 Мпа и 16 Мпа, с номинальной частотой вращения – 1450 об/мин. и правым направлением вращения вала (по часовой стрелке со стороны привода).
Схема механической настройки клапана регулятора давления позволяет изменять рабочий объем потока для уменьшения/увеличения величины номинальной подачи.
Принцип работы. Регулировка объема насосов производится перемещением статора с помощью двух цилиндров. Цилиндр меньшего диаметра уменьшает эксцентриситет и соединен с напорной линией. Соответственно когда давление невысокое, во время холостого хода, эксцентриситет максимальный - идет максимальная подача. В противоположном направлении на статор действует сила цилиндра большего диаметра. В этом цилиндре давление изменяется при помощи золотникового регулятора и пружины.
Для исполнения насоса НПлР 80/16Д с дистанционной регулировкой давления в корпусе регулятора предусмотрено отверстие G1/4, для подключения предохранительного клапана или дросселя, что позволяет дистанционно менять давление.

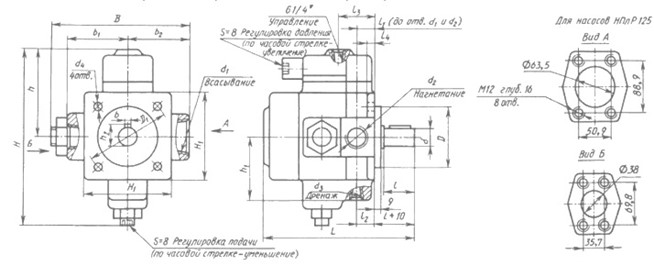

Габаритные и установочные размеры
|
Тип насоса
|
B
|
B1
|
B2
|
b
|
H
|
H1
|
H2
|
H3
|
h
|
L
|
L1
|
L2
|
L3
|
l
|
l1
|
l2
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
|
НПлР-80 6,3 (16)
|
237
|
123
|
104
|
10
|
351
|
180
|
184
|
108
|
41
|
289
|
43
|
33
|
38
|
160
|
200
|
18
|
160
|
200
|
18
|
G1 1/2
|
G1 1/4
|
G1/2
|
технические характеристики
|
Наименование
|
Рабочий объем, см3 |
Мощность при
номинальном
давлении и нулевой подаче, кВт |
Номинальная мощность, кВт |
Давление на выходе, МПа,
номинальное/предельное
|
Подача Q,
л/мин
|
Масса, кг
|
|
НПлР 80/6,3
|
27...80 |
2,6 |
14,5 |
6,3/2,5 |
107,0
|
56
|
|
НПлР 80/16
|
27...80 |
7 |
32 |
16/6,3 |
97,0
|
56
|
