Пластинчатые насосы НПлР 125/6,3 и НПлР 125/16
Насосы НПлР 125/6,3 и НПлР 125/16 применяются в общемашиностроительном гидроприводе для регулировки подачи рабочей среды от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана. Гидронасосы НПлР 125 производятся по давлению на 6,3 Мпа и 16 Мпа, с номинальной частотой вращения – 1450 об/мин. и правым направлением вращения вала (по часовой стрелке со стороны привода). Схема механической настройки клапана регулятора давления позволяет изменять рабочий объем и номинальную подачу жидкости.
Принцип работы. Регулировка объема насоса осуществляется перемещением статора с помощью двух цилиндров. Цилиндр меньшего диаметра уменьшает эксцентриситет и соединяется с напорной линией. Соответственно, когда давление невысокое, во время холостого хода эксцентриситет максимальный - идет максимальная подача. В противоположном направлении на статор действует сила цилиндра большего диаметра. В этом цилиндре давление изменяется при помощи золотникового регулятора и пружины.
Для исполнения насоса НПлР 125/16Д с дистанционной регулировкой давления в корпусе регулятора предусмотрено отверстие G1/4, для подключения предохранительного клапана или дросселя, что позволяет дистанционно менять давление.

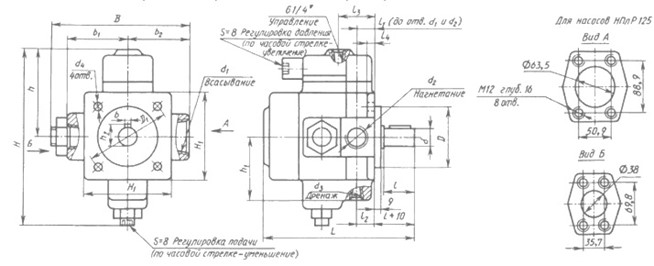

Габаритные и установочные размеры
|
Тип насоса
|
B
|
B1
|
B2
|
b
|
H
|
H1
|
H2
|
H3
|
h
|
L
|
L1
|
L2
|
L3
|
l
|
l1
|
l2
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
|
НПлР-125/6,3 (16, 12,5)
|
275
|
130
|
118
|
14
|
465
|
230
|
252
|
156
|
53,5
|
376
|
57
|
39
|
50
|
200
|
250
|
22
|
200
|
250
|
22
|
вид Б
|
вид А
|
G1
|
технические характеристики
|
Наименование
|
Рабочий объем, см3 |
Мощность при
номинальном
давлении и нулевой подаче, кВт |
Номинальная мощность, кВт |
Давление на выходе, МПа,
номинальное/предельное
|
Подача Q,
л/мин
|
Масса, кг
|
|
НПлР 125/6,3
|
41...125 |
4,5 |
22,5 |
6,3/2,5 |
172,5
|
98
|
|
НПлР 125/16
|
41...125 |
10 |
52 |
16/6,3 |
152,0
|
98
|
|
НПлР 125/12,5
|
41...125 |
6 |
30 |
12,5/6,3 |
160,0
|
98
|
