Гидропривод опрокидывающего механизма

Гидростанция опрокидывающего механизма обеспечивает подъем, опускание и остановку платформы в любом промежуточном положении. Опрокидывающий механизм состоит из двух телескопических гидравлических цилиндров, трех шестеренных насосов, панели управления, блока гидрораспределителей управления, масляного бака и маслопроводов.

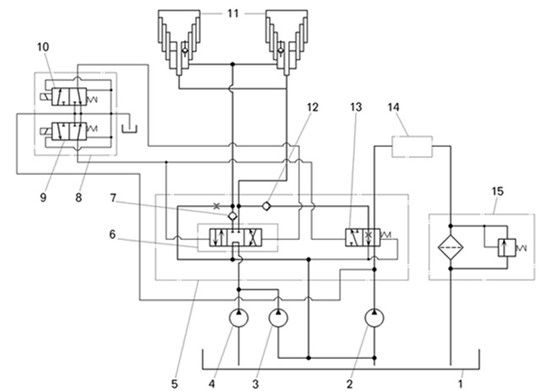

Гидросхема опрокидывающего механизма: 1-масляный бак; 2-насос рулевого управления; 3,4-насосы опрокидывающего механизма; 5-панель управления; 6-гидрораспределитель; 7,12-обратные клапаны;   8-блок гидрораспределителей управления; 9,10-гидрораспределители управления; 11-гидроцилиндры; 13-золотник подключения рулевого управления (элемент панели управления); 14-гидросистема рулевого управления; 15-фильтр;
